Кран шаровой штуцерно-ниппельный

АP

Х*

ХХХ

ХХ

В серийном исполнении выпускается под уплотнение по внутреннему конусу (с углом конуса 24°) по ГОСТ 15763 с наружной метрической резьбой под накидную гайку по ГОСТ 23353.

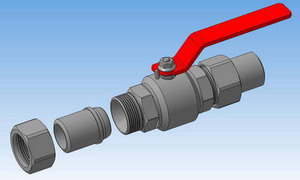

Кран поставляется в комплекте с ниппелем и накидной гайкой.

Неполнопроходной – Н, полнопроходной – П.

PN 16
PN 16

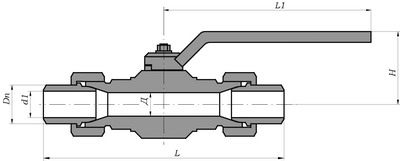

DN	О	Д	L	H	DN	d1	L1	Масса, кг	Модель	M3D	STEP
10	П	10	170	57	14	10	140	0,9	ЗАРДП 010.016.30.P
15	Н	12	178	57	22	14	140	1,1	ЗАРД 015.016.30.P
15	П	15	178	60	20	15	140	1,5	ЗАРДП 015.016.30.P
20	Н	17	194	60	26	18	140	1,5	ЗАРД 020.016.30.P
20	П	20	204	65	26	20	165	1,7	ЗАРДП 020.016.30.P
25	Н	21	210	65	34	25	165	2	ЗАРД 025.016.30.P
25	П	25	220	70	32	25	165	3,5	ЗАРДП 025.016.30.P
32	Н	29	240	70	43	32	165	3,7	ЗАРД 032.016.30.P
32	П	32	230	119	42	32	315	5,5	ЗАРДП 032.016.30.P
40	Н	36	278	119	48	38	315	6	ЗАРД 040.016.30.P
40	П	40	290	124	48	40	315	6,5	ЗАРДП 040.016.30.P
50	Н	45	320	127	57	45	315	6,8	ЗАРД 050.016.30.P
50	П	50	300	132	57	50	315	8,6	ЗАРДП 050.016.30.P
PN 25
DN	О	Д	L	H	DN	d1	L1	Масса, кг	Модель	M3D	STEP
10	П	10	170	57	14	10	140	0,9	ЗАРДП 010.025.30.P
15	Н	12	178	57	22	14	140	1,1	ЗАРД 015.025.30.P
15	П	15	178	60	20	15	140	1,5	ЗАРДП 015.025.30.P
20	Н	17	194	60	26	18	140	1,5	ЗАРД 020.025.30.P
20	П	20	204	65	26	20	165	1,7	ЗАРДП 020.025.30.P
25	Н	21	210	65	34	25	165	2	ЗАРД 025.025.30.P
25	П	25	220	70	32	25	165	3,5	ЗАРДП 025.025.30.P
32	Н	29	240	70	43	32	165	3,7	ЗАРД 032.025.30.P
32	П	32	230	119	42	32	315	5,5	ЗАРДП 032.025.30.P
40	Н	36	278	119	48	38	315	6	ЗАРД 040.025.30.P
40	П	40	290	124	48	40	315	6,5	ЗАРДП 040.025.30.P
50	Н	45	320	127	57	45	315	6,8	ЗАРД 050.025.30.P
50	П	50	300	132	57	50	315	8,6	ЗАРДП 050.025.30.P
PN 40
DN	О	Д	L	H	DN	d1	L1	Масса, кг	Модель	M3D	STEP
10	П	10	170	57	14	10	140	0,9	ЗАРДП 010.040.30.P
15	Н	12	178	57	22	14	140	1,1	ЗАРД 015.040.30.P
15	П	15	178	60	20	15	140	1,5	ЗАРДП 015.040.30.P
20	Н	17	194	60	26	18	140	1,5	ЗАРД 020.040.30.P
20	П	20	204	65	26	20	165	1,7	ЗАРДП 020.040.30.P
25	Н	21	210	65	34	25	165	2	ЗАРД 025.040.30.P
25	П	25	220	70	32	25	165	3,5	ЗАРДП 025.040.30.P
32	Н	29	240	70	43	32	165	3,7	ЗАРД 032.040.30.P
32	П	32	230	119	42	32	315	5,5	ЗАРДП 032.040.30.P
40	Н	36	278	119	48	38	315	6	ЗАРД 040.040.30.P
40	П	40	310	124	48	40	315	6,5	ЗАРДП 040.040.30.P
50	Н	45	320	127	57	45	315	6,8	ЗАРД 050.040.30.P
50	П	50	300	132	57	50	315	8,6	ЗАРДП 050.040.30.P
PN 63
DN	О	Д	L	H	DN	d1	L1	Масса, кг	Модель	M3D	STEP
10	П	10	170	57	14	10	140	0,9	ЗАРДП 010.063.30.P
15	Н	12	178	57	22	14	140	1,1	ЗАРД 015.063.30.P
15	П	15	178	60	20	15	140	1,5	ЗАРДП 015.063.30.P
20	Н	17	194	60	26	18	140	1,5	ЗАРД 020.063.30.P
20	П	20	204	65	26	20	165	1,7	ЗАРДП 020.063.30.P
25	Н	21	210	65	34	25	165	2	ЗАРД 025.063.30.P
25	П	25	220	70	32	25	165	3,5	ЗАРДП 025.063.30.P
32	Н	29	240	70	43	32	165	3,7	ЗАРД 032.063.30.P
32	П	32	230	119	42	32	315	5,5	ЗАРДП 032.063.30.P
40	Н	36	278	199	48	38	315	6	ЗАРД 040.063.30.P
40	П	40	310	124	48	40	315	6,5	ЗАРДП 040.063.30.P
50	Н	45	320	127	57	45	315	6,8	ЗАРД 050.063.30.P
50	П	50	300	132	57	50	315	8,6	ЗАРДП 050.063.30.P
PN 80
DN	О	Д	L	H	DN	d1	L1	Масса, кг	Модель	M3D	STEP
10	П	10	170	57	14	10	140	0,9	ЗАРДП 010.080.30.P
15	Н	12	178	57	22	14	140	1,1	ЗАРД 015.080.30.P
15	П	15	178	60	20	15	140	1,5	ЗАРДП 015.080.30.P
20	Н	17	194	60	26	18	140	1,5	ЗАРД 020.080.30.P
20	П	20	204	65	26	20	165	1,7	ЗАРДП 020.080.30.P
25	Н	21	210	65	34	25	165	2	ЗАРД 025.080.30.P
25	П	25	220	70	32	25	165	3,5	ЗАРДП 025.080.30.P
32	Н	29	240	70	43	32	165	3,7	ЗАРД 032.080.30.P
32	П	32	230	119	42	32	315	5,5	ЗАРДП 032.080.30.P
40	Н	36	278	119	48	38	315	6	ЗАРД 040.080.30.P
40	П	40	310	124	48	40	315	6,5	ЗАРДП 040.080.30.P
50	Н	45	400	166	57	45	315	26	ЗАРД 050.080.30.P
PN 100
DN	О	Д	L	H	DN	d1	L1	Масса, кг	Модель	M3D	STEP
10	П	10	170	57	14	10	140	0,9	ЗАРДП 010.100.30.P
15	Н	12	178	57	22	14	140	1,1	ЗАРД 015.100.30.P
15	П	15	178	60	20	15	140	1,5	ЗАРДП 015.100.30.P
20	Н	17	194	60	26	18	140	1,5	ЗАРД 020.100.30.P
20	П	20	204	65	26	20	165	1,7	ЗАРДП 020.100.30.P
25	Н	21	210	65	34	25	165	2	ЗАРД 025.100.30.P
25	П	25	220	70	32	25	165	3,5	ЗАРДП 025.100.30.P
32	Н	29	240	70	43	32	165	3,7	ЗАРД 032.100.30.P
32	П	32	230	119	42	32	315	5,5	ЗАРДП 032.100.30.P
40	Н	36	278	119	48	38	315	6	ЗАРД 040.100.30.P
40	П	40	310	124	48	40	315	6,5	ЗАРДП 040.100.30.P
50	Н	45	400	166	57	45	315	26	ЗАРД 050.100.30.P
PN 160
DN	О	Д	L	H	DN	d1	L1	Масса, кг	Модель	M3D	STEP
10	П	10	170	57	14	10	140	0,9	ЗАРДП 010.160.30.P
15	Н	12	178	57	22	14	140	1,1	ЗАРД 015.160.30.P
15	П	15	178	60	20	15	140	1,5	ЗАРДП 015.160.30.P
20	Н	17	194	60	26	18	140	1,5	ЗАРД 020.160.30.P
20	П	20	204	65	28	20	165	1,7	ЗАРДП 020.160.30.P
25	Н	21	210	65	34	25	165	2	ЗАРД 025.160.30.P
25	П	25	230	70	34	25	165	3,5	ЗАРДП 025.160.30.P
32	Н	29	240	70	43	32	165	3,7	ЗАРД 032.160.30.P
32	П	32	250	119	43	32	315	5,5	ЗАРДП 032.160.30.P
40	Н	36	278	119	48	38	315	6	ЗАРД 040.160.30.P
40	П	40	350	166	52	40	315	23	ЗАРДП 040.160.30.P
50	Н	45	400	166	57	45	315	26	ЗАРД 050.160.30.P
PN 200
DN	О	Д	L	H	DN	d1	L1	Масса, кг	Модель	M3D	STEP
10	П	10	200	60	18	10	140	1,6	ЗАРДП 010.200.30.P
15	Н	12	210	60	22	14	140	1,8	ЗАРД 015.200.30.P
15	П	15	240	65	25	15	165	3	ЗАРДП 015.200.30.P
20	Н	17	214	65	28	19	165	2,6	ЗАРД 020.200.30.P
20	П	20	230	68	30	20	165	3,3	ЗАРДП 020.200.30.P
25	Н	22	230	68	38	25	165	3,5	ЗАРД 025.200.30.P
25	П	25	240	119	38	25	315	4,2	по запросу
32	Н	29	275	119	45	32	315	8,5	ЗАРД 032.200.30.P
32	П	32	340	161	43	32	315	17	ЗАРДП 032.200.30.P
40	Н	36	340	167	49	36	315	21	ЗАРД 040.200.30.P
40	П	40	400	170	52	40	315	25	по запросу
50	Н	45	400	121	57	45	500	28	ЗАРД 050.200.30.P
PN 250
DN	О	Д	L	H	DN	d1	L1	Масса, кг	Модель	M3D	STEP
10	П	10	200	60	18	10	140	1,6	ЗАРДП 010.250.30.P
15	Н	12	210	60	22	14	140	1,8	ЗАРД 015.250.30.P
15	П	15	240	65	25	15	165	3	ЗАРДП 015.250.30.P
20	Н	17	214	65	28	19	165	2,6	ЗАРД 020.250.30.P
20	П	20	230	68	30	20	165	3,3	ЗАРДП 020.250.30.P
25	Н	22	230	68	38	25	165	3,5	ЗАРД 025.250.30.P
25	П	25	240	119	38	25	315	4,2	по запросу
32	Н	29	275	119	43	32	315	8,5	ЗАРД 032.250.30.P
32	П	32	340	161	43	32	315	17	ЗАРДП 032.250.30.P
40	Н	36	340	167	49	36	500	21	ЗАРД 040.250.30.P
40	П	40	400	170	52	40	500	25	по запросу
50	Н	45	400	121	57	45	500	28	ЗАРД 050.250.30.P

Размеры и масса уточняются при заказе.
Возможно изготовление кранов с проходным отверстием равным номинальному диаметру крана.
