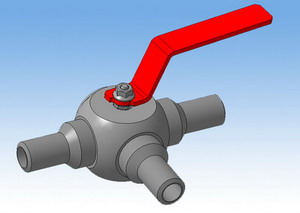

Кран шаровой трехходовой под приварку

АР

ХХХ

ХХ

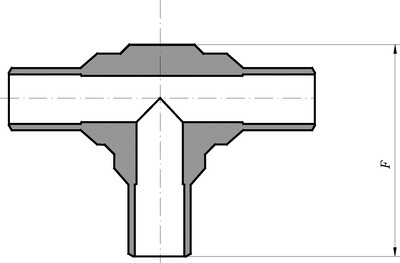

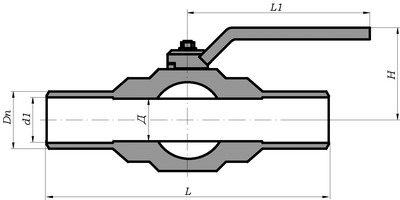

В таблице размеров представлены строительные длины серийных кранов.

Размеры даны на краны с ручным управлением.

По требованию заказчика возможно изготовление кранов на другие давления (до PN320 включительно) и с другими строительными длинами.

РN 16
DN	Д	L	H	Dn	d1	F	L1	Масса, кг
10	10	196	60	14	10	130	140	1.3
15	12	196	60	19	12	130	140	1.5
20	17	210	65	26	18	143	165	2.4
25	21	220	70	33	25	153	165	3.7
32	29	230	119	39	31	165	315	5
40	36	247	124	46	37	180	315	8
50	45	260	131	58	45	195	315	10
80	72	400	182	90	78	283	315	26
100	92	460	262	110	95	353	500	47


РN 25
DN	Д	L	H	Dn	d1	F	L1	Масса, кг
10	10	196	60	14	10	130	140	1.3
15	12	196	60	19	12	130	140	1.5
20	17	210	65	26	18	143	165	2.4
25	21	220	70	33	25	153	165	3.7
32	29	230	119	39	31	165	315	5
40	36	247	124	46	37	180	315	8
50	45	260	131	58	45	195	315	10
80	72	400	182	90	78	283	315	26
100	92	460	262	110	95	353	500	47


РN 40
DN	Д	L	H	Dn	d1	F	L1	Масса, кг
10	10	196	60	14	10	130	140	1.3
15	12	196	60	19	12	130	140	1.5
20	17	210	65	26	18	143	165	2.4
25	21	220	70	33	25	153	165	3.7
32	29	230	119	39	31	165	315	5
40	36	247	124	46	37	180	315	8
50	45	260	131	58	45	195	315	10
80	72	400	182	90	78	283	315	26
100	92	460	262	110	95	353	500	47


РN 63
DN	Д	L	H	Dn	d1	F	L1	Масса, кг
10	10	196	60	14	10	130	140	1.3
15	12	196	60	19	12	130	140	1.5
20	17	210	65	26	18	143	165	2.4
25	21	220	70	33	25	153	165	3.7
32	29	230	119	39	31	165	315	5
40	36	247	124	46	37	180	315	8
50	45	260	127	58	45	195	315	10
80	72	580	420	90	72	400	500	140
100	92	640	460	110	92	455	500	175


РN 80
DN	Д	L	H	Dn	d1	F	L1	Масса, кг
10	10	196	60	14	10	130	140	1.3
15	12	196	60	19	12	130	140	1.5
20	17	210	65	26	18	143	165	2.4
25	21	220	70	33	25	153	165	3.7
32	29	230	119	39	31	165	315	5
40	36	247	120	46	37	180	315	8
50	45	260	127	58	45	195	315	10
80	72	580	420	90	72	400	500	140
100	92	640	460	110	92	455	500	175

РN 100
DN	Д	L	H	Dn	d1	F	L1	Масса, кг
10	10	196	60	14	10	130	140	1.3
15	12	196	60	19	12	130	140	1.5
20	17	210	65	26	18	143	165	2.4
25	21	220	70	33	25	153	165	3.7
32	29	230	115	39	31	165	315	5
40	36	247	120	46	37	180	315	8
50	45	260	127	58	45	195	315	10
80	72	580	420	90	72	400	500	140
100	92	640	460	110	92	455	500	175


РN 160
DN	Д	L	H	Dn	d1	F	L1	Масса, кг
10	10	196	60	14	10	130	140	1.3
15	12	196	60	19	12	130	140	1.5
20	17	210	65	26	18	143	165	2.4
25	21	220	70	33	25	153	165	3.7
32	29	230	119	39	31	165	315	5
40	36	247	120	46	37	180	315	8
50	45	260	127	58	45	195	315	10
80	72	580	420	90	72	400	500	140
100	92	640	460	110	92	455	500	175

Размеры и масса уточняются при заказе.
Возможно изготовление кранов с проходным отверстием равным номинальному диаметру крана.
