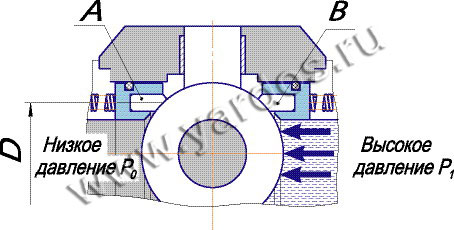

В этой конструктивной схеме пробка неподвижна. Уплотнение крана происходит за счет прижима поршня с уплотнением (В) к пробке под действием перепада давления и силы пружин. Эта схема применяется, когда удельная нагрузка на уплотнение превышает допустимую для данного материала (плавающая пробка). В этой конструкции предусмотрен автоматический сброс давления из полости корпуса.

Кран с двухопорной пробкой и реверсивным поршнем

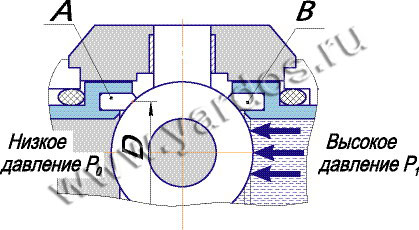

В данной конструкции поршень с уплотнением прижимается к неподвижной пробке независимо от градиента давления. Таким образом, эта конструктивная схема позволяет в два раза повысить надежность крана с точки зрения герметичности.

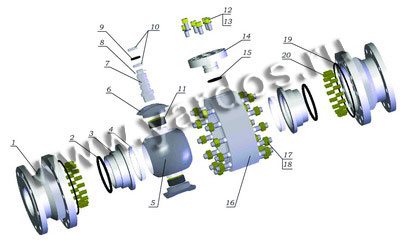

1 - штуцер фланцевый
2, 9, 15, 19 - кольцо резиновое
3 - поршень
4 - уплотнение
5 - пробка
6 - корпус подшипника
7 - шпиндель
8 - шайба
10, 11 - подшипник
12 - винт
13 - шайба
14 - втулка
16 - корпус
17 - гайка
18 - шпилька
20 - пружина
