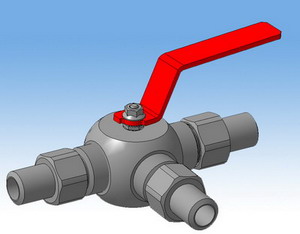

Кран шаровой трехходовой штуцерно-ниппельный

З

АР

Т

Х

ХХХ

ХХХ

30

-

ХХ

Х

XX

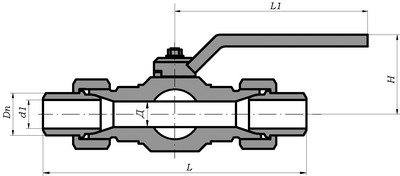

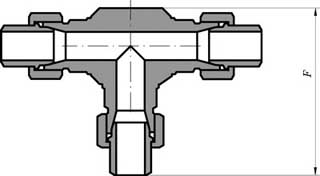

В таблице размеров представлены строительные длины серийных кранов.
По требованию заказчика возможно изготовление кранов на другие давления (до PN320 включительно) и с другими строительными длинами.

В серийном исполнении выпускается под уплотнение по внутреннему конусу (с углом конуса 24°) по ГОСТ 15763 с наружной метрической резьбой под накидную гайку по ГОСТ 23353. Кран поставляется в комплекте с ниппелем и накидной гайкой.

Размеры даны на краны с ручным управлением.



РN 16







DN Д L H Dn d1 F L1 Масса, кг
10 10 182 60 14 10 121 140 1.6
15 12 194 60 22 14 125 140 1.6
20 17 224 65 26 18 151 165 3.7
25 22 242 70 34 25 164 165 5.5
32 29 280 119 43 32 189 315 8.8
40 36 326 124 48 38 219 315 10.2
50 45 394 131 58 45 255 315 16.5


















РN 25







DN Д L H Dn d1 F L1 Масса, кг
10 10 182 60 14 10 121 140 1.6
15 12 194 60 22 14 125 140 1.6
20 17 224 65 26 18 151 165 3.7
25 22 242 70 34 25 164 165 5.5
32 29 280 119 43 32 189 315 8.8
40 36 326 124 48 38 219 315 10.2
50 45 394 131 58 45 255 315 16.5


















РN 40







DN Д L H Dn d1 F L1 Масса, кг
10 10 182 60 14 10 121 140 1.6
15 12 194 60 22 14 125 140 1.6
20 17 224 65 26 18 151 165 3.7
25 22 242 70 34 25 164 165 5.5
32 29 280 119 43 32 189 315 8.8
40 36 326 124 48 38 219 315 10.2
50 45 394 131 58 45 255 315 16.5


















РN 63







DN Д L H Dn d1 F L1 Масса, кг
10 10 182 60 14 10 121 140 1.6
15 12 194 60 22 14 125 140 1.6
20 17 224 65 26 18 151 165 3.7
25 22 242 70 34 25 164 165 5.5
32 29 280 119 43 32 189 315 8.8
40 36 326 124 48 38 219 315 10.2
50 45 394 130 58 45 255 315 16.5


















РN 80







DN Д L H Dn d1 F L1 Масса, кг
10 10 182 60 14 10 121 140 1.6
15 12 194 60 22 14 125 140 1.6
20 17 224 65 26 18 151 165 3.7
25 22 242 70 34 25 164 165 5.5
32 29 280 119 43 32 189 315 8.8
40 36 425 124 48 38 270 315 45
50 45 515 130 58 45 355 315 50


















РN 100







DN Д L H Dn d1 F L1 Масса, кг
10 10 182 60 14 10 121 140 1.6
15 12 194 60 22 14 125 140 1.6
20 17 224 65 26 18 151 165 3.7
25 22 242 70 34 25 164 165 5.5
32 29 280 119 43 32 189 315 8.8
40 36 425 124 48 38 270 315 45
50 45 515 130 58 45 355 315 50


















РN 160







DN Д L H Dn d1 F L1 Масса, кг
10 10 182 60 14 10 121 140 1.6
15 12 194 60 22 14 125 140 1.6
20 17 224 65 26 18 151 165 3.7
25 22 242 70 34 25 164 165 5.5
32 29 280 115 43 32 189 315 8.8
40 36 425 120 48 38 270 315 45
50 45 515 130 58 45 355 315 50

Размеры и масса уточняются при заказе.
Возможно изготовление кранов с проходным отверстием равным номинальному диаметру крана.
