Кран шаровой под приварку

З

АP

Д

Х*

ХХХ

ХХХ

40

-

ХХ

Х

XX

В таблице размеров представлены строительные длины серийных кранов.
размер патрубка и разделка кромок под приварку производится под трубу заказчика.

Размеры даны на краны с ручным управлением.

Неполнопроходной – Н, полнопроходной – П.

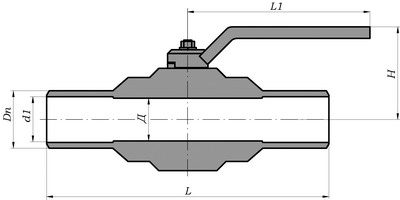

рис. 6
рис. 7

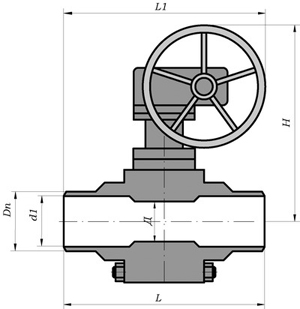

рис. 8






PN16











DN О Д L H Dn d1 L1 Масса, кг Pис.
Модель
M3D
STEP
10 П 10 180 57 14 10 140 0,8 6 ЗАРДП 010.016.40.P
15 Н 12 180 57 19 12 140 0,8 6 ЗАРД 015.016.40.P
П 15 182 60 20 15 140 1,1 6 ЗАРДП 015.016.40.P
20 Н 17 182 60 26 18 140 1 6 ЗАРД 020.016.40.P
П 20 188 65 26 20 165 2 6 ЗАРДП 020.016.40.P
25 Н 21 188 65 33 25 165 1,7 6 ЗАРД 025.016.40.P
П 25 192 70 33 25 165 2,3 6 ЗАРДП 025.016.40.P
32 Н 29 192 70 39 31 165 1,8 6 ЗАРД 032.016.40.P
П 32 198 119 39 32 315 4 6 ЗАРДП 032.016.40.P
40 Н 36 198 119 46 37 315 3,7 6 ЗАРД 040.016.40.P
П 40 210 124 46 40 315 5 6 ЗАРДП 040.016.40.P
50 Н 45 210 127 58 45 315 5,5 6 ЗАРД 050.016.40.P
П 50 216 132 58 50 315 6 6 ЗАРДП 050.016.40.P
65 Н 60 230 145 77 65 315 9,5 6 ЗАРД 065.016.40.P
П 65 241 151 77 65 315 15,5 6 ЗАРДП 065.016.40.P
80 Н 72 260 156 90 78 315 15 6 ЗАРД 080.016.40.P
П 80 283 138 90 80 500 30 7 ЗАРДП 080.016.40.P
100 Н 92 270 142 110 95 500 24 6 ЗАРД 100.016.40.P
П 100 305 148 110 100 500 43 7 ЗАРДП 100.016.40.P
125 Н 112 390 178 135 121 500 44 7 ЗАРД 125.016.40.P
П 125 390 188 135 125 500 77 7 ЗАРДП 125.016.40.P
150 Н 136 450 368 161 146 171 110 8 ЗАРД 150.016.40.P

П 150 457 380 161 150 171 142 8 ЗАРДП 150.016.40.P

200 Н 180 521 407 222 200 171 235 8 ЗАРД 200.016.40.P

П 200 521 420 222 200 171 250 8 ЗАРДП 200.016.40.P

250 П 250 568 650
273
 250
 336
 480
 8 ЗАРДП 250.016.40.P

300 П 300 635 705
325
 300
 380
 720
 8 ЗАРДП 300.016.40.P

350 П 335 762 862 - - - - 8 ЗАРДП 350.016.40.P
400 П 385 991 905 432 398 390 1050 8 ЗАРДП 400.016.40.P
500 П 487 1194 - - - - - 8 ЗАРДП 500.016.40.P
PN25











DN О Д L H Dn d1 L1 Масса, кг Pис.
Модель
M3D
STEP
10 П 10 180 57 14 10 140 0,8 6 ЗАРДП 010.025.40.P
15 Н 12 180 57 19 12 140 0,8 6 ЗАРД 015.025.40.P
П 15 182 60 20 15 140 1,1 6 ЗАРДП 015.025.40.P
20 Н 17 182 60 26 18 140 1 6 ЗАРД 020.025.40.P
П 20 188 65 26 20 165 2 6 ЗАРДП 020.025.40.P
25 Н 21 188 65 33 25 165 1,7 6 ЗАРД 025.025.40.P
П 25 192 70 33 25 165 2,3 6 ЗАРДП 025.025.40.P
32 Н 29 192 70 39 31 165 1,8 6 ЗАРД 032.025.40.P
П 32 198 119 39 32 315 4 6 ЗАРДП 032.025.40.P

40 Н 36 198 119 46 37 315 3,7 6 ЗАРД 040.025.40.P
П 40 210 124 46 40 315 5 6 ЗАРДП 040.025.40.P
50 Н 45 210 127 58 45 315 5,5 6 ЗАРД 050.025.40.P
П 50 216 132 58 50 315 6 6 ЗАРДП 050.025.40.P
65 Н 60 230 145 77 65 315 9,5 6 ЗАРД 065.025.40.P
П 65 241 151 77 65 315 15,5 6 ЗАРДП 065.025.40.P
80 Н 72 260 156 90 78 315 15 6 ЗАРД 080.025.40.P

П 80 283 138 90 80 500 30 7 ЗАРДП 080.025.40.P
100 Н 92 270 142 110 95 500 24 6 ЗАРД 100.025.40.P
П 100 305 148 110 100 500 43 7 ЗАРДП 100.025.40.P
125 Н 112 390 178 135 121 500 51 7 ЗАРД 125.025.40.P
П 125 390 188 135 125 500 77 7 ЗАРДП 125.025.40.P
150 Н 136 450 368 161 146 171 115 8 ЗАРД 150.025.40.P

П 150 457 380 161 150 171 142 8 ЗАРДП 150.025.40.P

200 Н 180 521 560 222 200 336 235 8 ЗАРД 200.025.40.P

П 200 521 572 222 200 336 250 8 ЗАРДП 200.025.40.P

250 П 250 568 670 273 250 336 480 8 ЗАРДП 250.025.40.P

300 П 300 635 705 325 300 380 710 8 ЗАРДП 300.025.40.P

350 П 335 762 - - - - - 8 ЗАРДП 350.025.40.P

400 П 385 991 905 432 398 390 1150 8 ЗАРДП 400.025.40.P
500 П 487 1194 - - - - - 8 ЗАРДП 500.025.40.P
PN40











DN О Д L H Dn d1 L1 Масса, кг Pис.
Модель
M3D
STEP
10 П 10 180 57 14 10 140 0,8 6
ЗАРДП 010.040.40.P
15 Н 12 180 57 19 12 140 0,8 6
ЗАРД 015.040.40.P
П 15 182 60 20 15 140 1,1 6
ЗАРДП 015.040.40.P
20 Н 17 182 60 26 18 140 1 6
ЗАРД 020.040.40.P
П 20 188 65 26 20 165 2 6
ЗАРДП 020.040.40.P
25 Н 21 188 65 33 25 165 1,7 6
ЗАРД 025.040.40.P
П 25 192 70 33 25 165 2,3 6
ЗАРДП 025.040.40.P
32 Н 29 192 70 39 31 165 1,8 6
ЗАРД 032.040.40.P
П 32 198 119 39 32 315 4 6
ЗАРДП 032.040.40.P

40 Н 36 198 119 46 37 315 3,7 6
ЗАРД 040.040.40.P
П 40 210 124 46 40 315 5 6
ЗАРДП 040.040.40.P
50 Н 45 210 127 58 45 315 5,5 6
ЗАРД 050.040.40.P
П 50 216 132 58 50 315 6 6
ЗАРДП 050.040.40.P
1
65 Н 60 230 145 77 65 315 9,5 6
ЗАРД 065.040.40.P
П 65 241 151 77 65 315 15,5 6
ЗАРДП 065.040.40.P
80 Н 72 260 156 90 78 315 15 6
ЗАРД 080.040.40.P
П 80 283 138 90 80 500 30 7
ЗАРДП 080.040.40.P
100 Н 92 270 142 110 95 500 24 6
ЗАРД 100.040.40.P
П 100 305 148 110 100 500 43 7
ЗАРДП 100.040.40.P
125 Н 112 390 346 135 121 171 58 8
ЗАРД 125.040.40.P

П 125 390 362 135 125 171 91 8
ЗАРДП 125.040.40.P
150 Н 136 450 368 161 145 171 115 8
ЗАРД 150.040.40.P

П 150 457 380 161 150 171 142 8
ЗАРДП 150.040.40.P

200 Н 180 521 560 222 200 336 245 8
ЗАРД 200.040.40.P

П 200 521 572 222 200 336 250 8
ЗАРДП 200.040.40.P

250 П 250 568 670 273 250 336 480 8 ЗАРДП 250.040.40.P

300 П 300 635 705 325 300 380 710 8 ЗАРДП 300.040.40.P

350 П 335 762 - - - - - 8 ЗАРДП 350.040.40.P

400 П 385 991 905 432 398 390 1150 8 ЗАРДП 400.040.40.P
500 П 487 1194 - - - - - 8 ЗАРДП 500.040.40.P
PN63











DN О Д L H Dn d1 L1 Масса, кг Pис.
Модель
M3D
STEP
10 П 10 180 57 14 10 140 0,8 6
ЗАРДП 010.063.40.P
1
1
15 Н 12 180 57 19 12 140 0,8 6
ЗАРД 015.063.40.P
1
1
П 15 182 60 20 15 140 1,1 6
ЗАРДП 015.063.40.P
1
1
20 Н 17 182 60 26 18 140 1 6
ЗАРД 020.063.40.P
1
1
П 20 188 65 26 20 165 2 6
ЗАРДП 020.063.40.P
1
1
25 Н 21 188 65 33 25 165 1,7 6
ЗАРД 025.063.40.P
1
1
П 25 192 70 33 25 165 2,3 6
ЗАРДП 025.063.40.P
1
1
32 Н 29 192 70 39 31 165 1,8 6
ЗАРД 032.063.40.P
1
1
П 32 198 119 39 32 315 4 6
ЗАРДП 032.063.40.P
1
1
40 Н 36 198 119 46 37 315 3,7 6
ЗАРД 040.063.40.P
1
1
П 40 210 124 46 40 315 5 6
ЗАРДП 040.063.40.P
1
1
50 Н 45 210 127 58 45 315 5,5 6
ЗАРД 050.063.40.P
1
1
П 50 216 132 58 50 315 6 6
ЗАРДП 050.063.40.P
1
1
65 Н 60 230 145 77 65 315 16 6
ЗАРД 065.063.40.P
1
1
П 65 330 141 77 65 500 38 7
ЗАРДП 065.063.40.P
1
1
80 Н 72 350 152 90 78 500 31 7
ЗАРД 080.063.40.P
1
1
П 80 356 164 90 80 500 45 7
ЗАРДП 080.063.40.P
1
1
100 Н 92 400 165 110 94 500 78 7
ЗАРД 100.063.40.P
1
1
П 100 432 341 110 100 171 90 8
ЗАРДП 100.063.40.P
1
1
125 Н 112 432 362 135 118 171 132 8
ЗАРД 125.063.40.P
1
П 125 432 362 135 125 171 140 8
ЗАРДП 125.063.40.P
1
1
150 Н 136 450 368 161 142 171 143 8
ЗАРД 150.063.40.P
1
П 150 457 540 161 150 336 185 8
ЗАРДП 150.063.40.P


200 Н 180 660 568 222 198 336 305 8
ЗАРД 200.063.40.P
1
П 200 521 581 222 200 336 345 8
ЗАРДП 200.063.40.P


250 П 250 568 700 273 250 380 550 8 ЗАРДП 250.063.40.P

300 П 335635 850 325 300 582 1050 8 ЗАРДП 300.063.40.P


350 П 335 762 - - - - - 8 ЗАРДП 350.063.40.P

400 П 385 991 950 432 385 595 1500 8 ЗАРДП 400.063.40.P
500 П 487 1194 - - - - - 8 ЗАРДП 500.063.40.P

PN80











DN О Д L H Dn d1 L1 Масса, кг Pис.
Модель
M3D
STEP
10 П 10 180 57 14 10 140 0,8 6
ЗАРДП 010.080.40.P
1
1
15 Н 12 180 57 19 12 140 0,8 6
ЗАРД 015.080.40.P
1
1
П 15 182 60 20 15 140 1,1 6
ЗАРДП 015.080.40.P
1
1
20 Н 17 182 60 26 18 140 1 6
ЗАРД 020.080.40.P
1
1
П 20 188 65 26 20 165 2 6
ЗАРДП 020.080.40.P
1
1
25 Н 21 188 65 33 25 165 1,7 6
ЗАРД 025.080.40.P
1
1
П 25 192 70 33 25 165 2,3 6
ЗАРДП 025.080.40.P
1
1
32 Н 29 192 70 39 31 165 1,8 6
ЗАРД 032.080.40.P
1
1
П 32 198 119 39 32 315 4 6
ЗАРДП 032.080.40.P
1
1
40 Н 36 198 119 46 37 315 3,7 6
ЗАРД 040.080.40.P
1
1
П 40 210 124 49 40 315 5 6
ЗАРДП 040.080.40.P
1
1
50 Н 45 305 166 58 45 315 21 7
ЗАРД 050.080.40.P
1
1
П 50 292 162 58 50 315 27 7
ЗАРДП 050.080.40.P
1
1
65 Н 60 330 141 77 62 500 40 7
ЗАРД 065.080.40.P
1
1
П 65 330 141 77 65 500 42 7
ЗАРДП 065.080.40.P
1
1
80 Н 72 350 152 90 75 500 41 7
ЗАРД 080.080.40.P
1
1
П 80 356 331 90 80 171 65 8
ЗАРДП 080.080.40.P
1
1
100 Н 92 400 351 110 92 171 83 8
ЗАРД 100.080.40.P
1
1
П 100 432 341 110 100 171 95 8
ЗАРДП 100.080.40.P
1
1
125 Н 112 508 362 135 112 171 107 8
ЗАРД 125.080.40.P
1
П 125 508 522 135 125 336 150 8
ЗАРДП 125.080.40.P
1
1
150 Н 136 450 529 161 140 336 172 8
ЗАРД 150.080.40.P
1
П 150 457 540 161 150 336 245 8
ЗАРДП 150.080.40.P


200 Н 180 660 611 222 190 380 310 8
ЗАРД 200.080.40.P
1
П 200521 634 222 200 380 330 8
ЗАРДП 200.080.40.P
1
250 П 250 568 700 273 250 380 550 8 ЗАРДП 250.080.40.P

300 П 300 635 850 325 300 582 1050 8 ЗАРДП 300.080.40.P

350 П 335 762 - - - - - 8 ЗАРДП 350.080.40.P

400 П 385 991 950 432 385 595 1500 8 ЗАРДП 400.080.40.P
500 П 487 1194 - - - - - 8 ЗАРДП 500.080.40.P

PN100











DN О Д L H Dn
 d1 L1 Масса, кг Pис.
Модель
M3D
STEP
10 П 10 180 57 14 10 140 0,8 6 ЗАРДП 010.100.40.P
1
1
15 Н 12 180 57 19 12 140 0,8 6 ЗАРД 015.100.40.P
1
1
П 15 182 60 20 15 140 1,1 6 ЗАРДП 015.100.40.P
1
1
20 Н 17 182 60 26 18 140 1 6 ЗАРД 020.100.40.P
1
1
П 20 188 65 26 20 165 2 6 ЗАРДП 020.100.40.P
1
1
25 Н 21 188 65 33 25 165 1,7 6 ЗАРД 025.100.40.P
1
1
П 25 192 70 33 25 165 2,3 6 ЗАРДП 025.100.40.P
1
1
32 Н 29 192 70 39 31 165 1,8 6 ЗАРД 032.100.40.P
1
1
П 32 198 119 39 32 315 4 6 ЗАРДП 032.100.40.P
1
1
40 Н 36 198 119 46 37 315 3,7 6 ЗАРД 040.100.40.P
1
1
П 40 210 124 49 40 315 5 6 ЗАРДП 040.100.40.P
1
1
50 Н 45 305 166 58 45 315 21 7 ЗАРД 050.100.40.P
1
1
П 50 292 162 58 50 315 27 7 ЗАРДП 050.100.40.P
1
1
65 Н 60 330 141 77 62 500 40 7 ЗАРД 065.100.40.P
1
1
П 65 330 141 77 65 500 47 7 ЗАРДП 065.100.40.P
1
1
80 Н 72 350 152 90 75 500 41 7 ЗАРД 080.100.40.P
1
1
П 80 356 331 90 80 171 65 8 ЗАРДП 080.100.40.P
1
 1
100 Н 92 400 351 110 92 171 83 8 ЗАРД 100.100.40.P
1
1
П 100 432 341 110 100 171 95 8 ЗАРДП 100.100.40.P
1
1
125 Н 112 508 362 135 112 171 107 8 ЗАРД 125.100.40.P
1
П 125 508 522 135 125 336 150 8 ЗАРДП 125.100.40.P
1
1
150 Н 136 450 529 161 140 336 172 8 ЗАРД 150.100.40.P
1
П 150 457 540 168 150 336 190 8 ЗАРДП 150.100.40.P


200 Н 180 660 611 222 190 380 320 8 ЗАРД 200.100.40.P
1
П 200 521
 670 222 200 380 340 8 ЗАРДП 200.100.40.P

250 П 250 568 700 273 250 380 550 8 ЗАРДП 250.100.40.P

300 П 300 635 850 325 300 582 1050 8 ЗАРДП 300.100.40.P

350 П 335 762 - - -
- 8 ЗАРДП 350.100.40.P
400 П 385 991 950 432 385 595 1500 8 ЗАРДП 400.100.40.P
500 П 487 1194 - - - - - 8 ЗАРДП 500.100.40.P
PN160











DN О Д L H Dn d1 L1 Масса, кг Pис.
Модель
M3D
STEP
10 П 10 180 57 14 10 140 0,8 6 ЗАРДП 010.160.40.P
1
1
15 Н 12 180 57 19 12 140 0,8 6 ЗАРД 015.160.40.P
1
1
П 15 182 60 20 15 140 1,1 6 ЗАРДП 015.160.40.P
1
1
20 Н 17 182 60 26 18 140 1 6 ЗАРД 020.160.40.P
1
1
П 20 188 65 28 20 165 2 6 ЗАРДП 020.160.40.P
1
1
25 Н 21 188 65 33 25 165 1,7 6 ЗАРД 025.160.40.P
1
1
П 25 192 70 33 25 165 2,3 6 ЗАРДП 025.160.40.P
1
1
32 Н 29 192 70 39 31 165 1,8 6 ЗАРД 032.160.40.P
1
1
П 32 198 119 39 32 315 4 6 ЗАРДП 032.160.40.P
1
1
40 Н 36 198 119 46 37 315 3,7 6 ЗАРД 040.160.40.P
1
1
П 40 305 166 52 40 315 18 7 ЗАРДП 040.160.40.P
1
1
50 Н 45 305 166 58 45 315 21 7 ЗАРД 050.160.40.P
1
1
П 50 292 127 61 49 500 28 7 ЗАРДП 050.160.40.P
1
1
65 Н 60 330 288 77 62 133 45 8 ЗАРД 065.160.40.P
1
1
П 65 330 290 77 65 133 54 8 ЗАРДП 065.160.40.P
1
1
80 Н 72 350 304 90 75 133 46 8 ЗАРД 080.160.40.P
1
1
П 80 381 331 90 80 171 75 8 ЗАРДП 080.160.40.P
1
1
100 Н 92 400 351 110 92 171 83 8 ЗАРД 100.160.40.P
1
1
П 100 432 500 114 100 334 114 8 ЗАРДП 100.160.40.P
1
1
125 Н 112 559 536 135 112 334 150 8 ЗАРД 125.160.40.P


П 125 559 542 135 125 334 165 8 ЗАРДП 125.160.40.P


150 Н 136 610 573 161 140 380 190 8 ЗАРД 150.160.40.P
1
П 150 457 593 170 150 380 215 8 ЗАРДП 150.160.40.P

200 Н 180 660 621 222 190 380 370 8 ЗАРД 200.160.40.P
1
П 200 660 625 245 200 380 415 8 ЗАРДП 200.160.40.P
1
250 П 250 838 - - - - - 8 ЗАРДП 250.160.40.P

300 П - - - - - - - -

PN200











DN О Д L H Dn d1 L1 Масса, кг Pис.
Модель
M3D
STEP
10 П 10 202 60 19 10 140 1,4 6 ЗАРДП 010.200.40.P
1
1
15 Н 12 202 60 23 14 140 1,5 6 ЗАРД 015.200.40.P
1
1
П 15 240 65 26 15 165 3 6 ЗАРДП 015.200.40.P
1
1
20 Н 17 202 65 29 19 165 2 6 ЗАРД 020.200.40.P
1
1
П 20 250 68 30 20 165 3,5 6 ЗАРДП 020.200.40.P
1
1
25 Н 22 205 68 36 25 165 3 6 ЗАРД 025.200.40.P
1
1
П 25 260 119 38 25 315 4 6 ЗАРДП 025.200.40.P
1
1
32 Н 29 220 119 43 29 315 5 6 ЗАРД 032.200.40.P
1
1
П 32 280 161 43 32 315 15 7 ЗАРДП 032.200.40.P
1
1
40 Н 36 300 167 49 36 315 17 7 ЗАРД 040.200.40.P
1
1
П 40 300 170 52 40 315 22 7 ЗАРДП 040.200.40.P


50 Н 45 305 121 61 45 500 28 7 ЗАРД 050.200.40.P
1
1
П 50 368 314 76 50 171 50 8 ЗАРДП 050.200.40.P
1
1
65 Н 60 419 343 90 65 171 60 8 ЗАРД 065.200.40.P
1
1
П 65 419 360 90 65 171 65 8 ЗАРДП 065.200.40.P


80 Н 72 400 345 110 80 171 65 8 ЗАРД 080.200.40.P
1
1
П 80 470 495 110 80 336 105 8 ЗАРДП 080.200.40.P
1
1
100 Н 92 450 530 127 90 334 117 8 ЗАРД 100.200.40.P


П 100 546 540 135 100 334 150 8 ЗАРДП 100.200.40.P
1
1
125 Н 112 560 550 150 112 347 210 8 ЗАРД 125.200.40.P


П 125 673 580 170 125 347 250 8 ЗАРДП 125.200.40.P


150 Н 136 705 622 196 150 462 300 8 ЗАРД 150.200.40.P
1
П 150 705 627 196 150 462 380 8 ЗАРДП 150.200.40.P
1
200 Н 180 832 670 248 190 388 450 8 ЗАРД 200.200.40.P


П 200 832 700 248 200 388 490 8 ЗАРДП 200.200.40.P
1
250 П - - - - - - - -

300 П - - - - - - - -

PN250











DN О Д L H Dn d1 L1 Масса, кг Pис.
Модель
M3D
STEP
10 П 10 202 60 19 10 140 1,5 6 ЗАРДП 010.250.40.P
1
1
15 Н 12 202 60 23 14 140 1,5 6 ЗАРД 015.250.40.P
1
1
П 15 240 65 26 15 165 3 6 ЗАРДП 015.250.40.P
1
1
20 Н 17 202 65 29 19 165 2 6 ЗАРД 020.250.40.P
1
1
П 20 250 68 30 20 165 3,5 6 ЗАРДП 020.250.40.P
1
1
25 Н 22 205 68 36 25 165 3 6 ЗАРД 025.250.40.P
1
1
П 25 260 119 38 25 315 4 6 ЗАРДП 025.250.40.P
1
1
32 Н 29 220 119 43 29 315 5 6 ЗАРД 032.250.40.P
1
1
П 32 280 161 43 32 315 15 7 ЗАРДП 032.250.40.P
1
1
40 Н 36 300 167 49 36 315 17 7 ЗАРД 040.250.40.P
1
1
П 40 300 170 52 40 315 22 7 ЗАРДП 040.250.40.P


50 Н 45 305 121 61 45 500 28 7 ЗАРД 050.250.40.P
1
1
П 50 368 314 76 50 171 50 8 ЗАРДП 050.250.40.P
1
1
65 Н 60 419 343 90 65 171 60 8 ЗАРД 065.250.40.P
1
1
П 65 419 360 90 65 171 65 8 ЗАРДП 065.250.40.P


80 Н 72 400 345 110 80 171 65 8 ЗАРД 080.250.40.P
1
1
П 80 470 495 110 80 336 105 8 ЗАРДП 080.250.40.P
1
1
100 Н 92 450 528 127 90 336 117 8 ЗАРД 100.250.40.P


П 100 546 540 135 100 334 150 8 ЗАРДП 100.250.40.P


125 Н 112 560 550 150 112 347 210 8 ЗАРД 125.250.40.P


П 125 673 580 170 125 347 250 8 ЗАРДП 125.250.40.P


150 Н 136 705 622 196 150 462 300 8 ЗАРД 150.250.40.P

П 150 705 627 196 150 388 380 8 ЗАРДП 150.250.40.P


200 Н 180 832 670 248 190 388 450 8


П 200 832 700 248 200 388 490 8


250 П - - - - - - - -

300 П - - - - - - - -

PN320











DN О Д L H Dn d1 L1 Масса, кг Pис.
Модель
M3D
STEP
10 П 10 210 73 19 10 165 2,5 6 ЗАРДП 010.320.40.P


15 Н 12 250 135 25 14 315 7 6 ЗАРД 015.320.40.P


П 15 260 138 25 15 315 7,5 6 ЗАРДП 015.320.40.P


20 Н 17 260 138 35 17 315 8 6 ЗАРД 020.320.40.P


П 20 260 142 35 20 315 8,5 6 ЗАРДП 020.320.40.P


25 Н 22 260 142 38 25 315 9 6 ЗАРД 025.320.40.P


П 25 260 150 38 25 315 10 6 ЗАРДП 025.320.40.P


32 Н 29 300 150 46 32 315 18 7 ЗАРД 032.320.40.P

П 32 300 161 46 32 315 21 7 ЗАРДП 032.320.40.P


40 Н 36 350 122 61 40 500 25 7 ЗАРД 040.320.40.P


П 40 350 160 61 40 500 30 7 ЗАРДП 040.320.40.P


50 Н 45 451 312 76 50 171 62 8 ЗАРД 050.320.40.P


П 50 451 314 76 50 171 80 8 ЗАРДП 050.320.40.P


65 Н 60 508 471 90 65 336 92 8 ЗАРД 065.320.40.P


П 65 508 370 102 65 334 105 8 ЗАРДП 065.320.40.P


80 Н 72 578 495 114 80 336 120 8 ЗАРД 080.320.40.P


П 80 578 495 114 80 336 140 8 ЗАРДП 080.320.40.P


100 Н 92 673 510 140 100 347 165 8 ЗАРД 100.320.40.P


П 100 673 560 140 100 347 198 8 ЗАРДП 100.320.40.P


125 Н 112 794 560 180 125 388 250 8 ЗАРД 125.320.40.P


П 125 794 600 180 125 388 320 8 ЗАРДП 125.320.40.P


150 Н 136 914 635 196 150 462 370 8 ЗАРД 150.320.40.P


П 150 914 804 196 150 582 450 8 ЗАРДП 150.320.40.P


200 Н 180 1022 655 219 168 537 707 8 ЗАРД 200.320.40.P


П 200 1022 706 273 200 537 820 8 ЗАРДП 200.320.40.P


250 П - - - - - - - -

300 П - - - - - - - -




Размеры и масса уточняются при заказе.
Возможно изготовление кранов с проходным отверстием равным номинальному диаметру крана.


Проектирование
и изготовление шаровых кранов

Предприятие оснащено современным станочным оборудованием, имеет замкнутый технологический цикл и выпускает более трех тысяч различных типоразмеров и модификаций кранов шаровых собственных разработок. Завод располагает собственной современной производственной базой, проектно – конструкторским и технологическим отделом, специальными испытательной и метрологической лабораториями, что позволяет в кратчайшие сроки осваивать выпуск новой продукции или выпускать изделия под особые требования заказчика.

(495) 662-79-12

© 2017 Энерпред-Ярдос.
